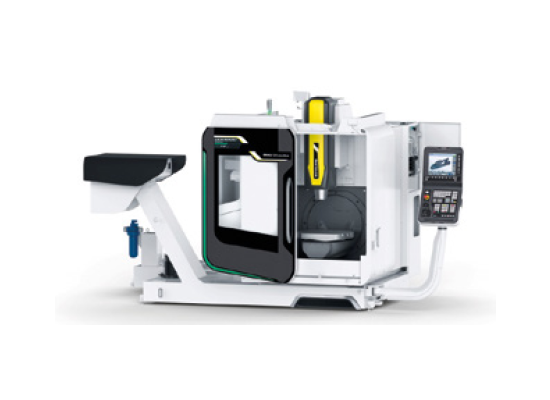

Универсальный фрезерный обрабатывающий центр DMU 50
Размер стола: 600×500 мм, осей 3+2.
Максимальный размер обрабатываемой детали,
X/Y/Z: 500×450×200 мм, вес до 200 кг.
Точность обработки: 0,035 мм.
Инструментальное производство
Наш инструментальный цех имеет все необходимое оборудование для решения самых сложных задач в изготовлении инструмента и технологической оснастки. Современный станочный парк позволяет выполнять не только стандартные задачи, но также трудоемкие и нестандартные заказы в минимальные сроки и с максимальным качеством. В структуру цеха входят:
- Технологический отдел (разработка техпроцессов изготовления продукции, подготовка управляющих программ для станков с ЧПУ, планирование производства);
- Заготовительный участок (обеспечение производства заготовками и черновая обработка);
- Производственный участок;
- Участок термической обработки;
- Участок лазерной наплавки и микросварки.
Предприятие принимает следующие заказы:
- Изготовление специального режущего и мерительного инструмента; кондуктора, калибры и шаблоны разного назначения, гибочную и вырубную оснастку;
- Изготовление штампов небольших и средних размеров, вырубных и гибочных, модернизация и ремонт пресс-форм. Срок изготовления — от 1 до 4 месяцев;
- Изготовление нестандартных приспособлений;
- Любые виды механической обработки на имеющемся оборудовании.

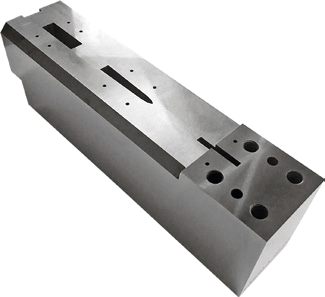

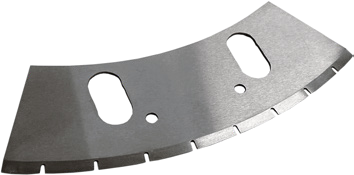

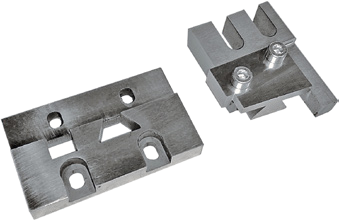

Примеры выполняемых работ:
Парк станков

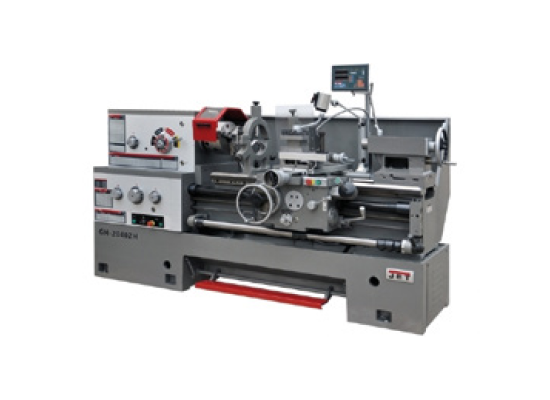

Токарный станок JET GH-2040ZH
Максимальный размер обрабатываемой детали:
длина 1000 мм, диаметр до 700 мм.

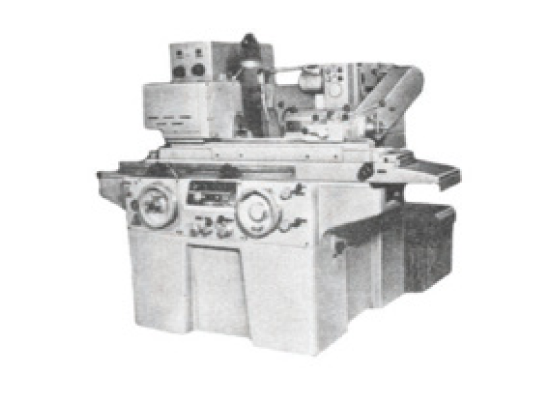

Круглошлифовальный станок 3Е153
По точности относится к станкам класса А и предназначен для отделочного тонкого шлифования цилиндрических и пологих конических поверхностей.
Наибольший диаметр заготовки: 140 мм.
Наибольшая длина заготовки: 450 мм.

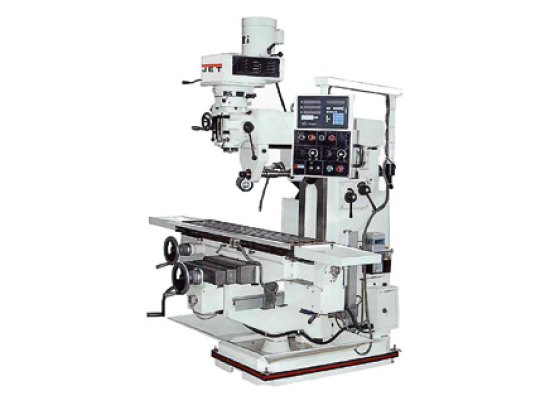

Фрезерный станок JET JTM-1360TS DRO
Размер стола: 340×1525 мм.
Максимальный размер и вес обрабатываемой детали,
X/Y/Z: 1100×380×370 мм, вес до 450 кг.

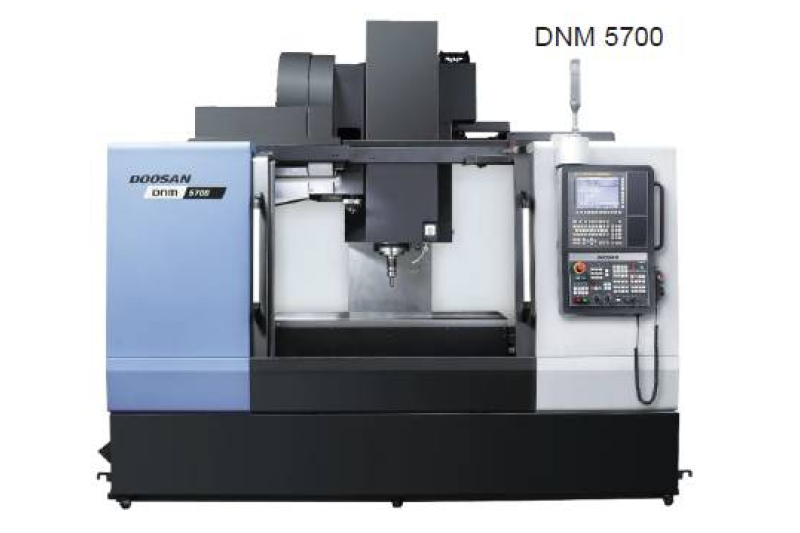

Фрезерный обрабатывающий центр DOOSAN DNM5700
Широкий диапазон режимов обработки в зависимости от размеров заготовки.
Размер стола: 1300 х 570 мм,
Расстояние от поверхности стола до торца шпинделя: 150 -660 мм,
Максимальная нагрузка на стол: 1000 кг,
Частота вращения -8000 об/мин,
Мощность двигателя шпинделя: 18,5 кВт.

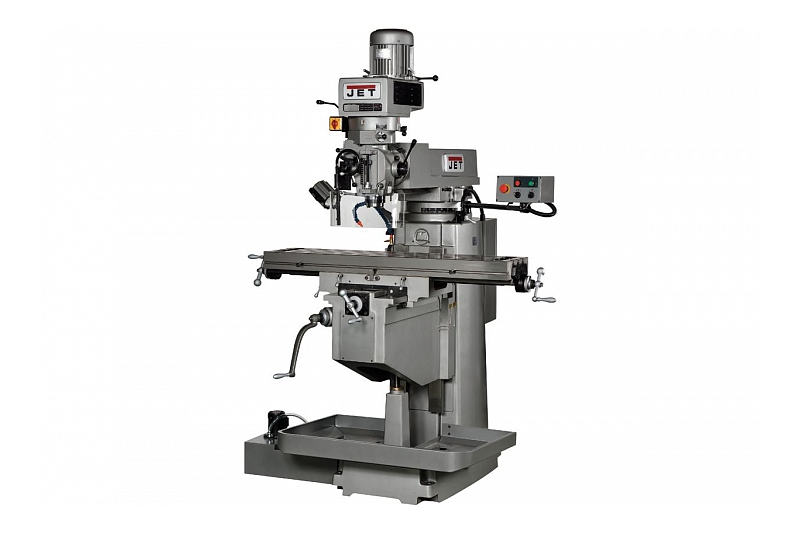

JTM-1254 LTS Вертикально-фрезерный станок
Большой стол 300х1372 мм,
Автоматическая система смазки,
Автоматическая подача пиноли шпинделя,
Реверс для нарезания резьбы,
Максимальный диаметр сверления сталь: 30 мм,
Максимальный диаметр сверления чугун: 34 мм,
Максимальный диаметр торцевой фрезы: 125 мм,
Максимальный диаметр концевой фрезы: 25 мм.

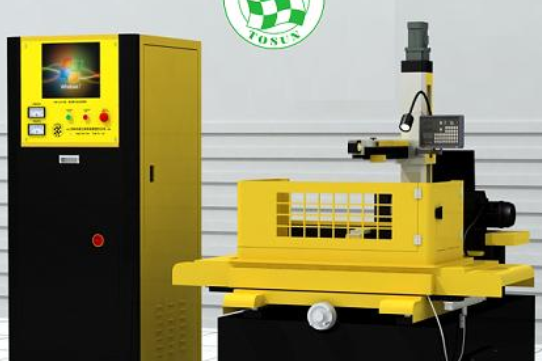

Проволочный электроэрозионный станок DK7740F Стандартный
Размер рабочего стола (Д×Ш): 510×710 мм,
Ход рабочего стола (X×Y): 400×500 мм,
Макс. скорость резки: 200 мм2/мин,
Макс. высота заготовки: 500 мм,
Макс. вес заготовки: 600 кг.

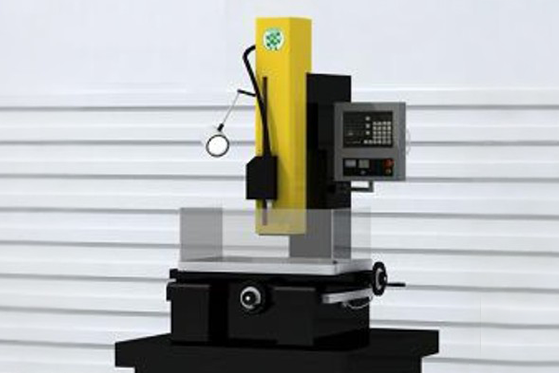

Электроэрозионный станок с ЧПУ Супердрель SJD 703
Размер рабочего стола (Д.Ш): 550х360 мм,
Ход рабочего стола (X.Y): 350х250мм,
Ход оси Z: 380+300мм,
Глубина обработки: 0-300 мм,
Макс.скорость обработки: 60 м/мин,
Диаметр отверстия обработки: Ф 0,2 - Ф 3,0* мм,
Макс. вес заготовки: 350 кг.

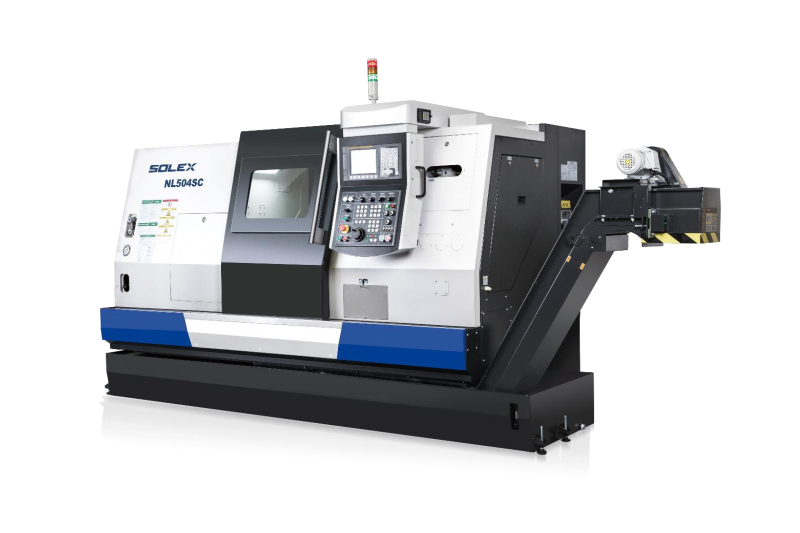

Токарный обрабатывающий центр с ЧПУ NL504SC
Макс. проворачиваемый диаметр над станиной: 600 мм,
Макс. проворачиваемый диаметр над суппортом: 450 мм,
Макс. диаметр обработки: 500 мм,
Макс. длина обработки: 1000 мм,
Угол наклона станины: 45 град,
Ход по оси Х: 295 мм,
Ход по оси Z: 1100 мм,
Макс. частота вращения: 3000 мин-1,
Размер патрона: 254 (10”) мм,
Диаметр отверстия в шпинделе: 65 мм,
Количество позиций револьверной головки: 12 шт.

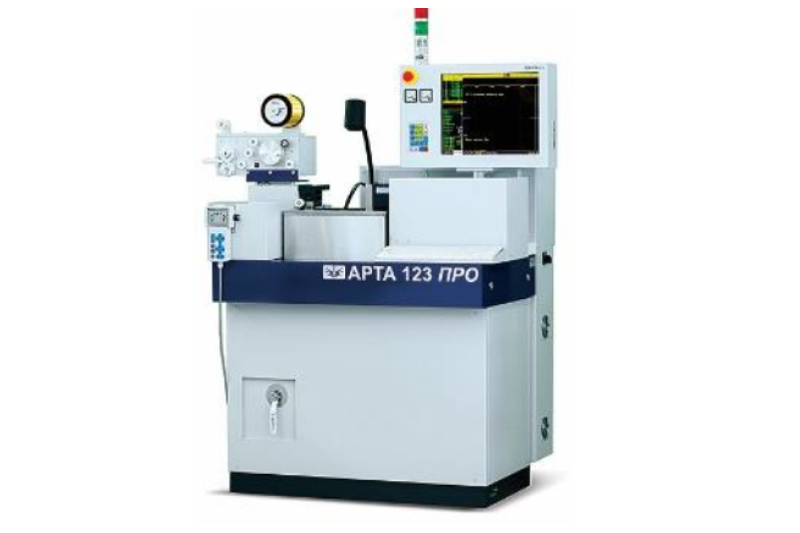

Электроэрозионный станок АРТА 123 ПРО (2022г).
Основной стол X x Y : 125 x 200 мм
Максимальные размеры заготовки:
Д х Ш х В = 250 х 160 х 80 мм

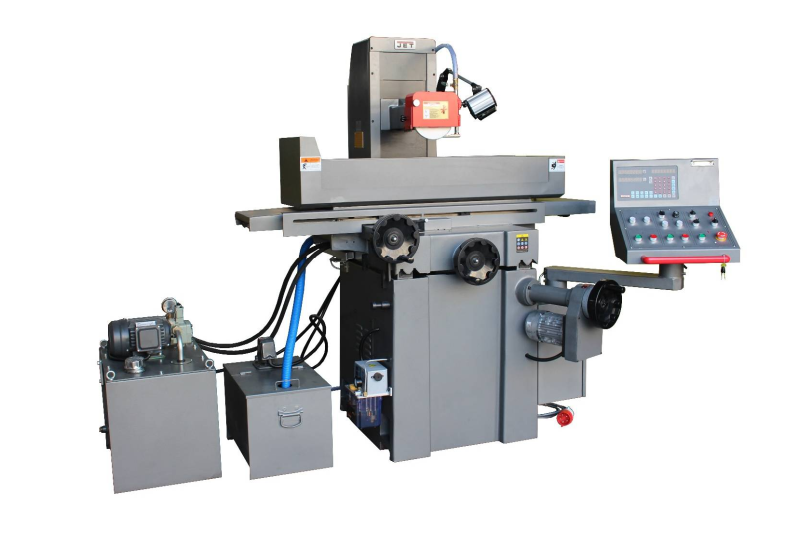

Плоскошлифовальный станок JPSG-1020FM
Плоскошлифовальный станок позволяет обрабатывать поверхность заготовок размером до 500х200х350 мм. Плавное перемещение рабочего стола (продольное) осуществляется со скоростью от 7 до 25 м/мин.
Частота оборотов шпинделя шлифовального круга постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга – 200 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм (5мкм).
Максимальная нагрузка на стол 180 кг.
